汽车摆臂使用“三轴粗加工+五轴精加工”策略

1 基于三轴数控加工中心的高效粗加工策略

三轴粗加工阶段的目标是在保证后续加工基准的前提下，快速、稳定地去除余量，并尽可能减少零件内应力的重新分布和不均匀切削热带来的变形。

1.1 基准面的建立与粗切零件轮廓

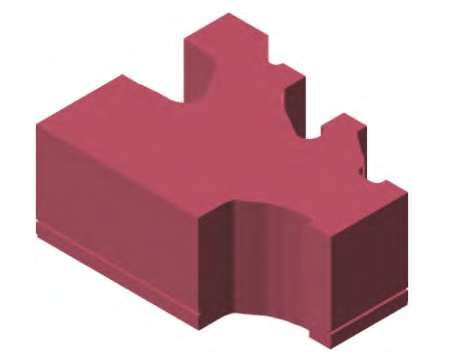

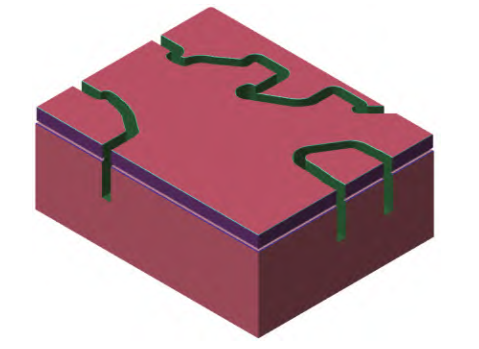

在初次装夹时，利用专用粘接剂将毛坯固定于工作台，铣削毛坯表面及四周轮廓至规定的平面度与表面粗糙度，并以铣削后的上表面作为基准面。随后，在距该基准面边缘25mm处，采用T形槽铣刀加工1条深度为3.5mm、槽口宽度为4mm的标准T形槽。T形槽将在后续粗加工中通过压板为零件提供可靠的装夹力。完成基准面与T形槽加工后，在本次装夹状态下，使用φ16mm平底立铣刀铣削零件正面上半部的大致形状（见图2）。最后，通过已加工的T形槽进行反向装夹，采用相同的刀具与切削参数（见表2），将零件正向加工时剩余的轮廓材料切除（见图3），为零件的粗加工做好准备。

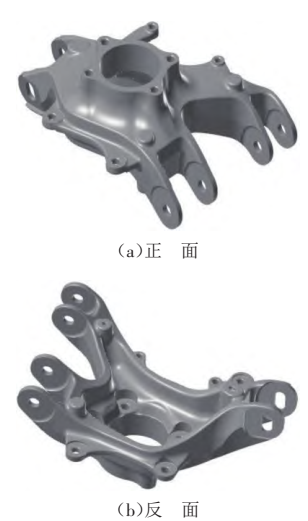

[图1 摆臂零件结构特征]

[图2 零件正面粗加工效果]

[图3 零件反面粗加工效果]

表2 基准面建立与粗切零件轮廓切削参数

刀具类型	刀具名称	刀具直径φ/mm	刀具长度/mm	刃长/mm	夹头	转速S/r·min⁻¹	XY进给量F/mm·min⁻¹	加工内容
平铣刀	D12-C	12	40	30	D35-70L	8000	5500	建立零件坐标系
平铣刀	D12-C	12	40	30	D35-70L	8000	5500	粗铣平面和外形
平铣刀	D12-F	12	40	30	D35-70L	10000	1500	精铣平面和外形
平铣刀	D16-C	16	82	40	D42-70L	8000	5500	切轮廓
槽铣刀	T20H4BK10.5柄12	20	30	4	D35-70L	8000	3500	铣T形槽
倒角刀	D6×45°	6	20	5	D35-70L	8000	3000	倒角去毛刺

1.2 粗加工策略与参数优化

为提高材料去除率并控制加工变形，粗加工阶段采用动态铣削策略。零件基于前工序的装夹定位，选用φ12mm、刃长30mm的波刃铣刀，沿轮廓由外向内进行大切深、小切宽的侧刃铣削，轴向切深与刀具刃长一致，在保证加工效率的同时兼顾刀具经济性。切削参数采用高转速与大切深相结合的高效粗加工组合（见表3）。该阶段以加工效率最大化为目标，并为半精加工单边预留2mm均匀余量。

表3 粗加工切削参数

刀具类型	刀具名称	刀具直径φ/mm	刀角半径/mm	刀具长度/mm	刃长/mm	夹头	转速S/r·min⁻¹	XY进给量F/mm·min⁻¹	加工内容
平铣刀	D12-F	12	0	55	30	D40-70L	8000	5500	建立零件坐标系和铣基准面。
平铣刀	D12波刃刀	12	0	40	30	D40-70L	8000	2000	粗加工，单边留2mm余量。
平铣刀	D12波刃刀	12	0	40	30	D40-70L	10000	1000	半精加工，单边留0.1mm余量。
槽铣刀	T20H4BK10.5柄12	20	0	30	4	D35-70L	8000	4000	铣T形槽。
倒角刀	D6×45°	6	0	20	5	D35-70L	6000	2000	倒角去毛刺。
multicolumn{10}{	l	}{零件24h时效处理后}
平铣刀	D10-F	10	0	30	30	D35-70L	10000	3500	建立零件坐标系。
平铣刀	D10-F	10	0	30	30	D35-70L	10000	5500	粗加工工艺支撑柱。
平铣刀	D10-C	10	0	30	30	D35-70L	10000	2000	精修工艺支撑柱。

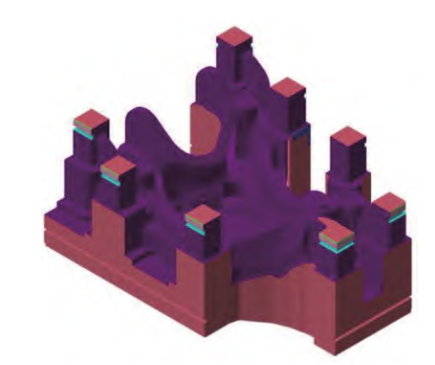

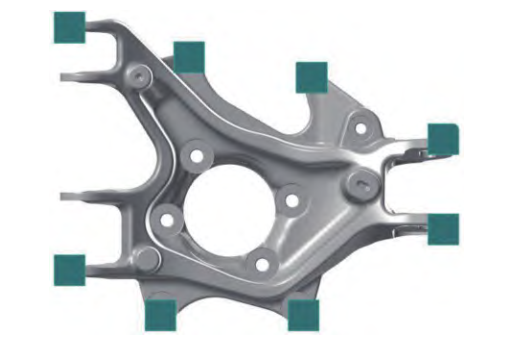

为抑制粗加工阶段因大切深、大余量去除材料可能引发的零件变形，并统一各工序的加工与测量基准，在零件的肋板与薄壁对应位置，预先保留了8个截面为30mm×30mm的工艺支承柱，分布位置如图4所示。支承柱顶部应低于零件顶面30~40mm，便于在粗加工阶段实现更深层、更高效的材料去除，同时为后续工序提供稳定可靠的装夹与定位基准，有效分散切削载荷，增强整体工艺系统刚性。此外，为便于后续工序的装夹，在支承柱顶面下方25mm处，采用T形槽铣刀加工深3.5mm、宽4mm的T形槽，用于压板或夹具锁紧。经仿真验证，效果如图5所示。

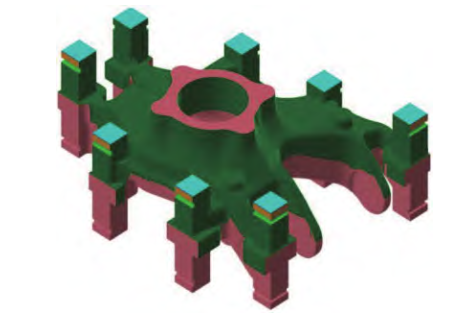

零件正向加工时，所留工艺支承柱的位置、数量与尺寸均与反面保持一致，并采用相同的装夹定位方式、切削参数及加工策略进行加工，效果如图6所示。

[图4 工艺支承柱分布位置]

[图5 粗加工变形仿真效果]

[图6 零件正向粗加工效果]

1.3 粗加工后时效处理和基准面精修

零件在粗加工后进行24h时效处理，充分释放因粗加工及毛坯初始状态引起的残余应力，稳定零件内部组织与尺寸状态，为后续精加工奠定良好的应力与尺寸基础，确保获得更高的加工精度与几何稳定性。随后，以图6的摆放方式进行装夹，采用D10平铣刀对8个工艺支承柱进行精修加工，为后续精加工工序建立统一、可靠的定位与测量基准。

2 基于五轴加工中心的精密加工策略

2.1 零件反向精加工时装夹方案与工艺路线设计

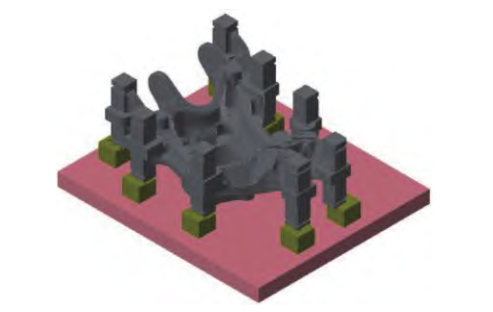

零件反向装夹时，通过400mm×700mm×30mm的铝合金底座安装于五轴加工中心的工作台上。装夹时在工艺支撑柱下方设置40mm×40mm×30mm的铝合金垫块，以提供均匀支撑并增强系统刚性，装夹布局及效果如图7所示。

[图7 零件反向装夹方案与效果]

根据零件结构特征与加工要求，精加工阶段的工艺设计遵循“先局部后整体，先粗后精”的数控加工逻辑。首先，采用D12大直径平铣刀进行高效粗加工，快速去除工艺支撑柱及主体的余量，并预留0.1mm均匀精加工余量。随后，使用直径递减的平铣刀（D8、D3）对狭窄区域及小型腔槽进行局部粗加工与清角，确保余量分布均匀。在精加工环节利用加长小径刀具（D6、D3）精细完成槽与孔的加工，并采用精加工平铣刀（D16、D12）、圆鼻刀（D10R1）与球头铣刀（R4）的组合，分别完成曲面轮廓与平面侧壁的高精度铣削，以保证尺寸与形位公差。最后，依据残余圆角半径，使用一系列小球头铣刀（R3至R1）进行多级清根处理，清除根部残留材料。全过程通过系统化的刀具组合与优化的切削参数匹配，在保证加工刚性与效率的同时，实现了对零件特征由面到角的精密加工。

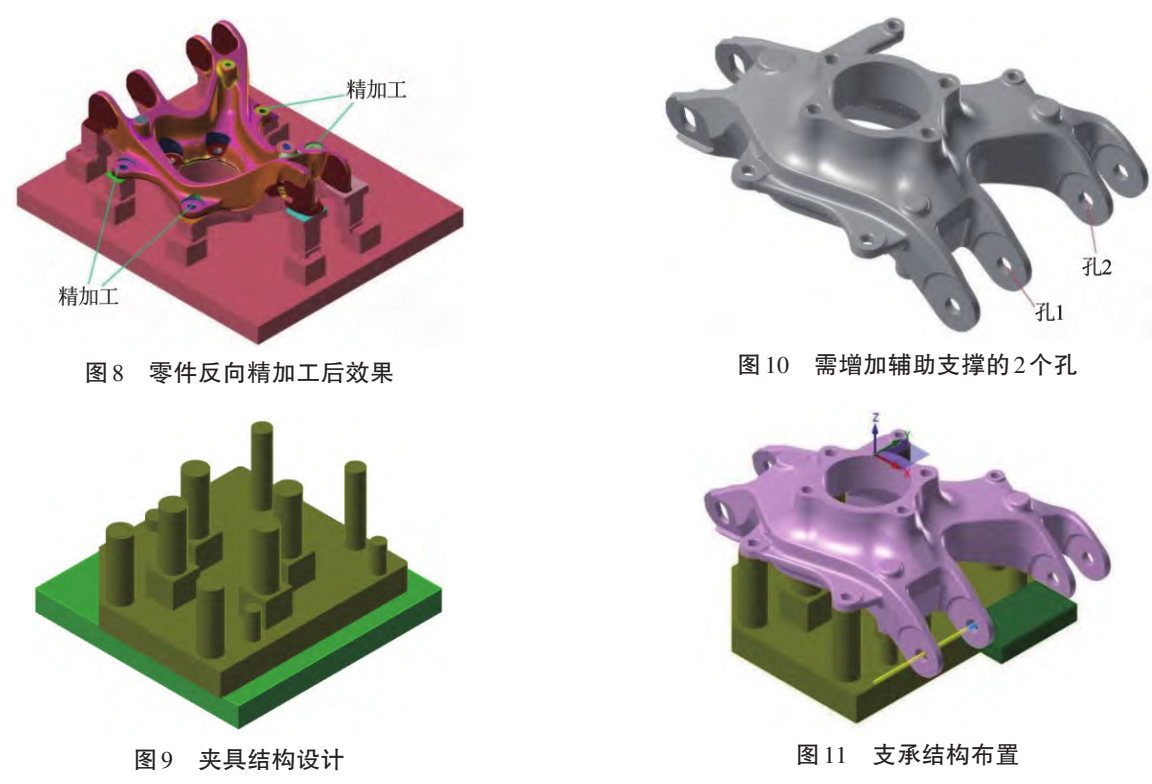

最后加工工序则采用D6平铣刀，对用于零件正向装夹精加工时4个定位孔所在平面进行精修，确保基准精度，精加工切削参数如表4所示，零件反向精加工后效果如图8所示。

2.2 零件正向精加工时装夹方案与工艺路线设计

在零件正向精加工前，依据零件孔位进行夹具设计。夹具以零件反向精加工完成的4个定位孔作为主基准，其余孔作为辅助定位，不仅确保了定位精准可靠，还保证了零件在加工过程中受力均匀、装夹稳固，有效抑制了切削震颤[3]。夹具高度须满足肋板上全部孔系的加工可达性，同时保证五轴加工中心B、C轴在做105°旋转时刀具与工作台无干涉。夹具结构设计如图9所示。

加工图10所示两孔时，为避免因钻头悬伸过长、肋板壁厚较薄而引起的让刀变形，影响孔的同轴度与垂直度，加工前在两孔位之间的肋板区域粘贴工程塑料ABS作为辅助支撑，以增强该区域刚性并抑制振动。支承结构布置效果如图11所示，其加工坐标系原点位于夹具底面中心正上方193mm处。

零件精加工的工艺路线与切削参数配置直接参照并沿用了反向精加工阶段已验证的方案。工艺方案的核心内容包括刀具使用顺序、加工工序步骤及切削参数的匹配逻辑，均从反向加工工艺中移植而来，确保了正向与反向加工策略的高度一致性，增强了工艺过程的可预测性，实现了整体加工质量的稳定与工艺规划的标准化。

表4 精加工切削参数

刀具类型	刀具名称	刀具直径φ/mm	刀角半径/mm	刀具长度/mm	刃长/mm	夹头	转速S/r·min⁻¹	XY进给量F/mm·min⁻¹	加工内容
平铣刀	D12-C	12	0	50	50	D35-74L	8000	1000	建立零件坐标系
平铣刀	D12-C	12	0	50	50	D35-74L	8000	6000	半精加工8个支撑柱和余量至0.1mm
平铣刀	D8-C	8	0	40	40	D35-74L	10000	4500	清角半精加工
平铣刀	D3-柄4	3	0	20	9	D35-74L	10000	2500	半精加工槽和小孔
平铣刀	D3-同柄	3	0	20	20	D35-74L夹13延长杆40（装夹φ13mm延长杆，延长杆伸长40mm）	10000	800	精加工槽和φ6mm的孔
平铣刀	D6-C	6	0	25	20	D35-74L夹13延长杆50	10000	500	半精加工φ12mm的孔
平铣刀	D16-F	16	0	80	80	D41-74L	8000	2000	精加工平面、孔
平铣刀	D12-F	12	0	50	50	SLRB12-95L-M42	8000	1000	精加工平面、孔
圆鼻刀	D10R1	10	R1	30	30	SLRA10-120CV	10000	2000	精加工平面、孔
球形铣刀	R4	8	R4	45	45	SLRB08-95L-M42	10000	4500	整体精加工和部分清角
球形铣刀	R3	6	R3	32	32	D35-74L	10000	3000	小刀清根
球形铣刀	R1.5柄4	3	R1.5	20	5	D35-74L	10000	1000	小刀清根
球形铣刀	R1柄4	2	R1	25	7	D35-74L夹13延长杆50	10000	1000	小刀清根
倒角刀	D6×45°	6	0	25	5	D35-74L夹13延长杆50	10000	1000	倒角、去毛刺
平铣刀	D6-F	6	0	25	20	D35-74L夹13延长杆50	10000	500	精加工定位所用的基准孔

3质量检测与工艺验证

依据图纸技术要求对20件试制件进行全尺寸检测。其中，线性尺寸与形位公差经三坐标测量机检测均符合要求；关键孔系同轴度指标稳定在φ0.1mm以内，优于图纸0.3mm的设计要求；安装孔表面粗糙度值在Ra0.4~Ra0.8μm，满足Ra0.8μm的设计标准；轮廓尺寸检测合格率为100%。该混合工艺使单件总加工时间降至传统纯三轴方案的50%左右，经济效益显著。
