天车五轴加工中心冷却过滤系统优化

天车式摇篮五轴加工中心多用于复杂零件高精度加工,电主轴长时间高速运行时会产生明显热量,冷却油供给是否稳定直接影响主轴温升控制和加工精度。实际运行中,冷却油循环后易夹带金属微粒、氧化杂质和黏性油泥,传统滤网被动拦截方式容易出现堵塞,并引发报警停机。因此,有必要从过滤结构、杂质预处理和在线清洁三个方面优化冷却过滤系统,提高其连续运行能力。

1冷却过滤系统堵塞问题分析

1.1冷却油循环中的杂质积累

天车式摇篮五轴加工中心运行过程中,电主轴冷却油需在储油箱、冷却管路和主轴内部通道之间循环流动。冷却油在长期循环中受温升、金属微粒混入和氧化老化等影响,容易形成细小颗粒及黏性油泥。回油阶段虽经过冷却、磁性吸附和前置过滤,但微细颗粒及黏性油泥仍难以完全去除,容易随冷却油进入电主轴前端过滤部位,并在滤网表面堆积,导致过滤阻力增加[1]。

1.2过滤网堵塞对系统运行的影响

过滤网承担着阻挡杂质进入电主轴冷却通网道的重要作用,但当杂质持续附着在网面后,过滤网有效面积会逐渐缩小,冷却油通过能力随之下降。流量不足会削弱冷却油换热能力,使主轴温升控制难度增加,并可能引发热变形、轴承温升和加工精度波动。堵塞加重后,输油管压力升高,系统易触发报警停机,影响连续加工节拍,并增加滤网清理和维护工作量。

1.3传统单一过滤方式的不足

传统冷却过滤结构多依靠单一滤网被动拦截,缺少前置聚集、动态捕捞和在线排杂等手段。随着循环时间延长,黏性油泥与细小颗粒易在滤网表面形成堵塞层,导致过滤阻力持续升高。此类结构多依赖报警后的停机拆洗或更换滤网,难以及时调整油路流向,也难以在线恢复通流能力,限制了设备运行稳定性和维护效率。

2双通道冷却过滤结构优化

2.1第一通道与第二通道分流设计

在输油管内设置第一通道和第二通道,可提高冷却过滤系统的连续供油能力。正常运行时,第一通道承担主要过滤任务,冷却油经过过滤网后进入电主轴冷却回路,满足主轴散热需求。当第一通道滤网杂质积累、通流面积减小时,管路压力升高,单一路径供油容易出现流量波动。第二通道作为备用分流路径,可在第一通道压差升高时参与供油,分散过滤负荷,降低局部堵塞引起的供油中断风险。

2.2闸机组件的流向切换

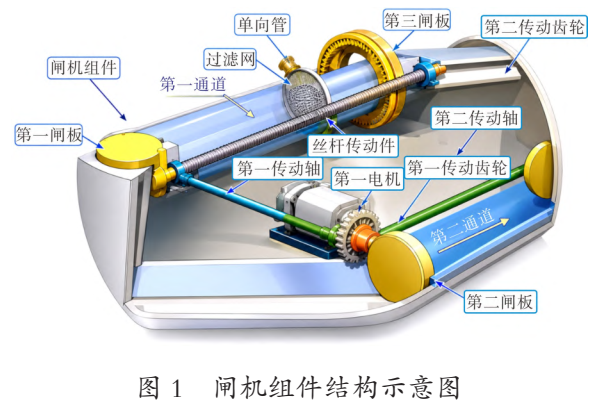

闸机组件是实现第一通道与第二通道有序切换的重要结构,主要根据第一通道过滤状态和管路压力变化,对冷却油流向进行连续调节(图1)。在正常过滤阶段,第一闸板和第三闸板保持开启状态,第一通道承担主要过滤任务;第二闸板处于关闭状态,第二通道暂不参与供油。当第一通道过滤网表面杂质逐渐增多、管路压力开始升高时,闸机组件通过传动机构协调动作,逐步减小第一通道开度,并同步打开第二通道,使冷却油由单通道输送转入双通道分流状态[2]。

在第一通道接近堵塞临界状态时,闸机组件进一步完成通道封闭与油流导向动作。第一闸板关闭第一通道前端,第三闸板同步关闭第一通道末端,使第一通道形成相对独立的清洁区域;第二闸板完全打开,使冷却油经第二通道继续输送至电主轴冷却回路。该切换方式能够避免过滤网堵塞造成冷却油供应突然中断,也为后续反冲清洁提供必要条件。通过“第一通道减流一第二通道增流一第一通道封闭”的动作顺序,系统可在维持供油稳定的基础上完成堵塞处理。

2.3双过滤网协同减负

两组过滤网分别布置在第一通道和第二通道内,可使冷却过滤系统由单一滤网集中承压转为双滤网协同工作。第一通道过滤网在正常阶段承担主要杂质拦截任务,第二通道过滤网在分流阶段参与过滤,可减轻第一通道过滤网的持续运行负荷。该结构能够避免杂质长期集中在同一过滤面上,有助于减缓过滤阻力持续上升的速度。尤其在第一通道接近堵塞时,第二通道仍能保持冷却油过滤与输送功能,使系统具备一定冗余供油能力,减少单点堵塞引发的报警停机风险。

3杂质聚合与前置捕捞设计

3.1聚合组件对杂质流向的调节

聚合组件主要由T型管、安装管和叶轮构成,可在改变局部流态的基础上调整冷却油中杂质的运动状态。冷却油经过第一通道时,叶轮在油流作用下发生转动,使过滤网前端油流形成较为明显的局部旋流状态。在该流态作用下,分散在冷却油中的杂质会向过滤网中心区域聚集,减少其在过滤网表面大范围铺展和堆积的情况。杂质集中后,过滤网边缘区域仍能保持一定通流能力,有利于延缓整体堵塞速度,并为后续反冲排杂提供较为集中的清理对象。

3.2捕捞组件的提前拦截

捕捞组件由摆动杆、捕捞爪和收纳口等结构组成,布置在过滤网前端,可在冷却油到达过滤网之前完成部分杂质拦截。冷却油流经安装管附近时,摆动杆随油流作用产生偏转,捕捞爪在旋转和摆动过程中与油液中的油泥、微粒接触,使部分杂质提前附着在捕捞爪表面。这样可减少杂质直接冲击过滤网的数量,降低过滤网在短时间内形成堵塞层的风险。收纳口则为后续捕捞爪回收和清洁提供空间,使捕捞结构在清洁后能够继续参与杂质拦截。

3.3压力反馈与动作触发

第一通道过滤网的堵塞程度,可由管路压力和冷却油流量变化判断。随着油泥、金属微粒和氧化杂质在滤网表面堆积,冷却油通过阻力增大,第一通道压力逐步升高,流量稳定性随之下降。压力信号不宜仅用于报警停机,也可作为分流调节和在线清洁的触发依据。当压力处于初步升高区间时,系统可启动分流动作,打开第二通道并降低第一通道负荷,使堵塞发展速度得到控制[3]。

当压力持续升高并达到设定临界值后,系统进入在线清洁阶段。此时第一通道前后端关闭,第二通道维持供油,反冲组件对第一通道过滤网实施逆向冲洗,收纳组件和清洁组件对捕捞结构进行集中清理,限位组件约束杂质排出方向。由此,系统形成“压力识别一分流减压一封闭反冲一恢复通流”的控制流程,使堵塞处理由被动停机转为在线响应。

4反冲清洁与杂质排出优化

4.1反冲组件的滤网疏通

当第一通道过滤网处杂质积累到临界状态时,闸机组件闭合第一通道前后端,第二通道承担冷却油输送任务,从而保证设备冷却过程连续。在此基础上,反冲组件启动,借助单向管向第一通道内反向输入冷却油,使油流从过滤网下游向上游冲刷,改变杂质长期受压附着在滤网表面的状态。

反冲组件通过传动机构带动封堵板动作,形成反向冲洗与排杂联动结构。封堵板移动后打开安装管外排口,为反冲杂质集中排出提供通道。反向油流经过过滤网时,可将中心区域聚集的油泥、细小颗粒和附着物冲离网面,使第一通道恢复通流能力,为后续重新参与供油创造条件。

4.2捕捞组件收纳与清洁

捕捞组件在正常过滤阶段承担前置拦截作用,捕捞爪表面会附着一定量油泥和细小杂质。若只清理过滤网而不处理捕捞结构,残留杂质仍会在后续运行中重新进入油流。为解决这一问题,收纳组件通过联动结构将摆动杆向安装管方向拉回,使捕捞爪经收纳口进入安装管内部,便于后续集中清洁[4]。

捕捞爪完成收纳后,清洁组件开始对其表面附着杂质进行处理。清洁组件通过往复移动和油流带动形成清理动作,使清洁毛刷对捕捞爪表面进行刷扫,将附着在爪体上的油泥和颗粒剥离。剥离后的杂质随反向油流进入安装管并排出,使捕捞组件恢复拦截能力,减少人工拆洗频次。

4.3限位组件的防扩散作用

反冲清洁过程中,过滤网上的杂质被反向油流冲离后,若缺少导向和约束,容易在第一通道内扩散,形成二次污染,并可能重新附着在管壁、过滤网边缘或捕捞结构周围。限位组件通过支撑结构形成临时防护罩,将反冲过程中被冲起的杂质限制在相对集中的区域内,避免杂质随油流无序漂移,保证清洁过程具有明确排出方向。

防护结构张开后形成覆盖空间,并通过安装管端部结构限制展开角度,使防护罩在反向油流冲击下保持稳定。杂质被冲离过滤网后,在防护罩约束下随油流集中进入安装管外排口,从而减少管道内部杂质残留。该结构不仅提高了反冲清洁过程的集中性,也增强了杂质定向排出的可控性。

5优化效果

该冷却过滤系统优化后,过滤过程由单通道被动拦截转变为双通道协同供油。第一通道在正常阶段承担主要过滤任务,第二通道在压力升高时参与分流,可降低单一过滤网长期承压风险。聚合组件通过叶轮改变油流状态,使杂质向过滤网中心区域集中,减少杂质在整个网面上的大面积附着;捕捞组件在过滤网前端提前拦截部分油泥和细小颗粒,降低滤网直接污染负荷。与传统单滤网结构相比,该方案有助于延缓过滤阻力上升、延长滤网有效工作周期,并减少堵塞引起的停机维护风险。

反冲清洁和限位排杂提高了系统自维护能力。当第一通道达到临界压力后,第二通道继续维持供油,反冲组件通过逆向油流冲离滤网表面附着物,使第一通道恢复通流能力。收纳组件和清洁组件对捕捞爪进行集中清理,避免杂质残留影响后续拦截效果;限位组件将被冲起的杂质限制在指定区域,使其集中进入安装管并排出,降低二次扩散风险。后续可从过滤压差、冷却油流量、滤网清理周期、报警停机次数和主轴温升波动等方面评价系统运行效果。若测试结果显示压差下降、流量波动减小、拆洗周期延长、报警停机次数减少,则可进一步说明该结构对提升冷却过滤稳定性具有应用价值。
