五轴加工中心双工位联动平台结构设计方案

1设计目标与技术要求

五轴加工中心双工位联动平台的设计目标在于提高整体加工效率,降低无效能耗,并保证各工序之间的动作协调性。目前传统的双工位平台动力系统复杂、工作平台稳定性差,不能提高加工精度和效率。因此本设计采用简化动力系统,用一个动力源驱动多个平台的方式,来降低能耗、提高平台动作的协调性。同时通过改善平台结构来提高工作平台的稳定性,在双工位操作时保证工件在各个工序之间快速切换、高精度加工,符合现代高端制造对加工效率、稳定性双重要求。

2平台整体结构设计

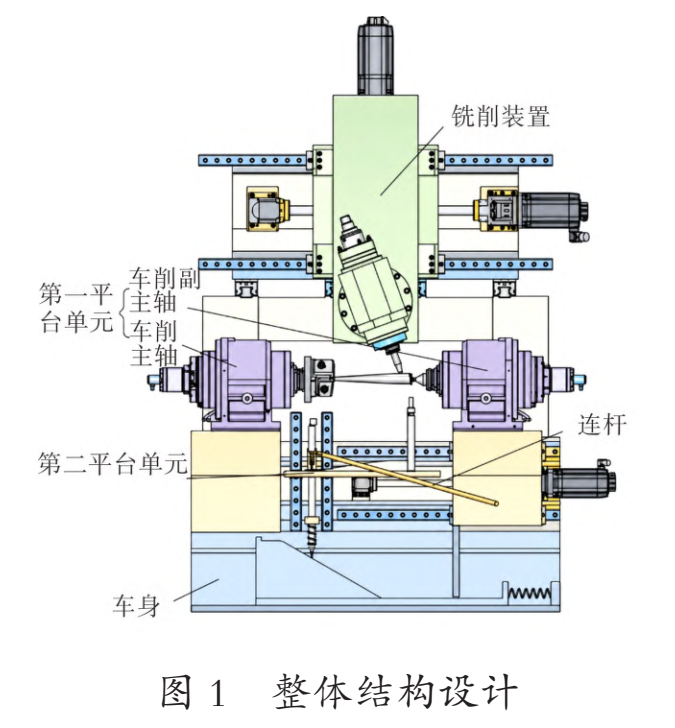

五轴加工中心整体结构设计主要是指车身、第一平台单元和第二平台单元的布置及相互协作(图1)。车身作为主要承载基础,应具备足够的承载能力、结构刚度和抗振性能,以满足加工过程中的精度保持要求。第一平台单元由车削主轴、副主轴组成,主轴的配置要保证加工时主副主轴共同工作，减小平台变形、振动，提高加工精度。第二平台单元由工作平台、驱动机构、夹持装置组成,在设计过程中要保证平台可以平稳地在两个工位之间切换,通过联动机构实现两工位动作协调,可提高工位切换效率，并增强平台运行的平稳性。

3关键部件设计

双工位平台设计时车削主轴、副主轴的布置以及两者间的联动是保证高精度加工的重要环节。车削主轴固定在车身的一端，副主轴通过滑动系统安装在车身的另一端,两者一起工作来保证加工过程的高稳定性和高精度。联动机构可实现副主轴与工作台同步运动，提高工件夹持稳定性，并减少工位切换时间。驱动组件的设计十分重要,它要依靠单一的动力源来控制多个平台的同步运动,改善动力分配,削减机械能耗,加强整体操作的精确度和反应速度，保证平台的高效运转。

4夹持组件设计

夹持组件是保证工件定位精度和加工稳定性的关键部分。本设计使用支撑杆和夹爪相结合的方式,保证工件在各个工序中都能得到稳定的夹持,同时可以对不同尺寸的工件进行调节。设计时考虑到夹持系统高速旋转、重载的情况,保证夹持不会发生位移或者变形，防止出现精度误差[3]。夹持组件同工作平台之间的联动设计可以加快工件在各个工位之间的快速切换速度，缩减设备停机时长，改善整个系统的可靠程度。
