大型叶片五轴加工中心的应用效果

6.1 夹具振动模态分析

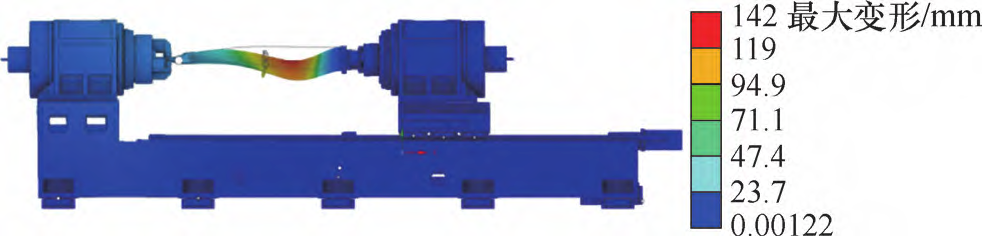

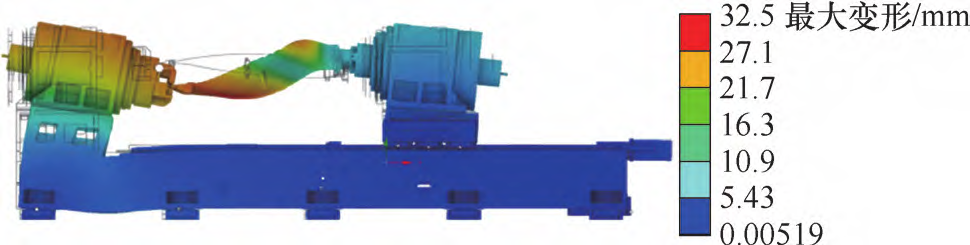

对大型高刚性叶片五轴机床夹具进行模态分析，主要结构材料属性见表3。设定好材料属性后，对夹持三种不同长度叶片进行模态分析，得到工件1叶片的三阶振型图，如图6所示。三种工件的最大变形与频率见表4。

表3 机床各部件材料属性

零部件	材质	密度/(kg/m³)	弹性模量/GPa	泊松比
A轴箱体	QT600	7.35×10³	170	0.26
A轴轴芯	40Cr	7.85×10³	205	0.28
叶片毛坯	2Cr12Ni4Mo3VNbN	7.8×10³	210	0.29
其余结构件	45钢	7.85×10³	205	0.28

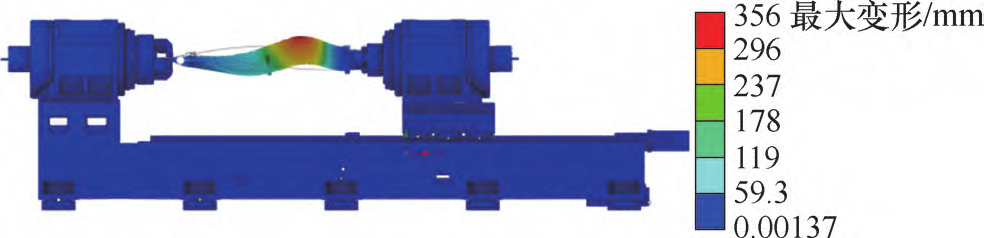

[图6 工件1叶片三阶振型图]

表4 工件最大变形与频率

模态阶数	最大变形/mm			频率/Hz
	工件1	工件2	工件3	工件1	工件2	工件3
一阶	32.5	92	126	95.6	93.6	63.8
二阶	142	253	158	120	98.4	81.6
三阶	356	142	54.7	143	105	99.5

仿真结果表明，叶片本体为系统最大变形区域；叶片长度越大，一阶固有频率越低，整机刚性偏弱，低频切削工况下极易引发共振。三款叶片三阶固有频率均高于二阶、二阶高于一阶，符合模态变化常规规律。叶片最大变形量并非随长度线性增大，截面结构、夹持约束及质量分布均会改变振动特性；工件1三阶模态变形达到356mm，高阶振动幅值大，需规避对应切削转速区间。所有叶片一阶固有频率均低于150Hz，工程应用中可增设中间辅助支撑、优化变刚度夹具，提升系统固有频率，抑制颤振。

6.2 切削测试试验

为了验证辅助支撑在加工时对汽轮机叶片刚性增强的可行性。本节对测试板进行切削加工试验。

金属加工冷加工

表 5 工件切削参数

项目	参数
试验件长度 /mm	2107
试验件厚度 /mm	60
主轴转速 /(r/min)	500
进给速度 /(mm/min)	200
切削深度 /mm	0.3
切削宽度 /mm	40

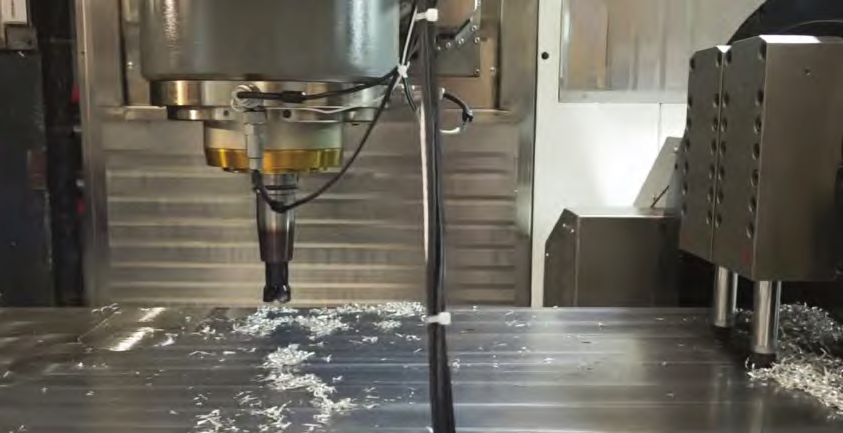

[图7 切削测试过程]

通过数字测振仪分析机床切削过程中辅助支撑对工件切削振动的影响，测量仪器选用UNI-T UT312数字测振仪。切削过程中保证测试板不转动，探头垂直贴合工件表面，启动测量并保持3~5s以获取稳定读数，得到振动数据见表6。

表6 工件切削振动量

工件工况	检测指标	1#测试	2#测试	3#测试
无辅助支撑	振动加速度/(m/s²)	0.2	0.3	0.2
	振动速度/(mm/s)	0.8	0.8	0.9
	振动位移/μm	31	33	35
加装辅助支撑	振动加速度/(m/s²)	0.3	0.2	0.3
	振动速度/(mm/s)	0.7	0.6	0.7
	振动位移/μm	14	14	15

由表6可知，有无辅助支撑情况下振动位移的变化最为显著，位移均值降至14.3μm，降幅达56.7%；振动速度也得到明显改善，振动速度均值降至0.67mm/s，降幅约19.3%。这表明辅助支撑有效限制了工件在切削力作用下的径向弯曲变形，大幅提高了系统的低频刚性，显著抑制了因工件柔性不足引起的刚体位移和低频颤振，切削过程更加稳定。

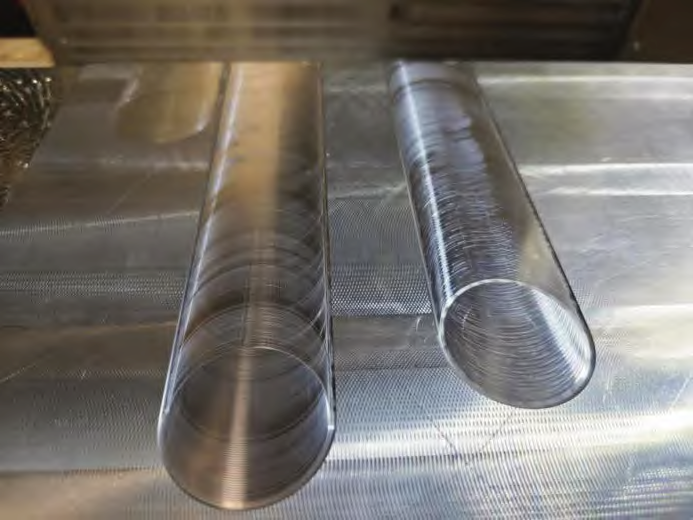

对比加装辅助支撑与无辅助支撑两种装夹方式下的叶片加工表面质量如图8所示。左侧工件为增加辅助支撑后支撑加工的试样，右侧为无辅助支撑自由装夹加工的试样。无辅助支撑工况下，叶片工件刚性偏弱，加工表面肉眼可见细密横向振纹，纹理杂乱，表面反光一致性差。加装辅助支撑后，工件支撑刚性明显提升，加工纹理均匀、刀痕平直，无明显颤振波纹，表面光泽均匀，宏观加工质量显著优于无支撑工况。

[图8 不同装夹方式下叶片加工表面质量对比]

6.3 机床精度检测结果

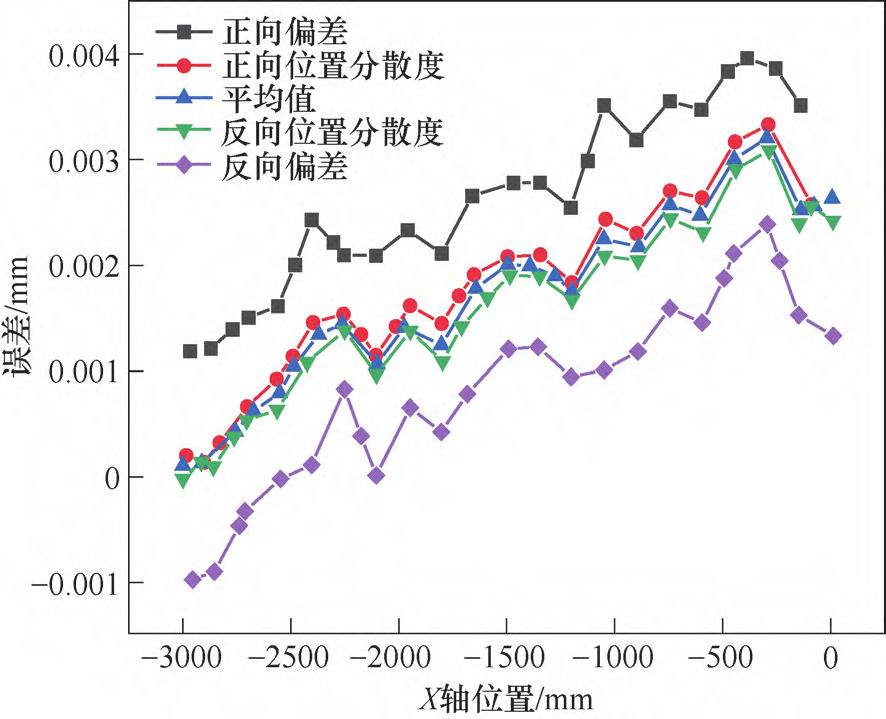

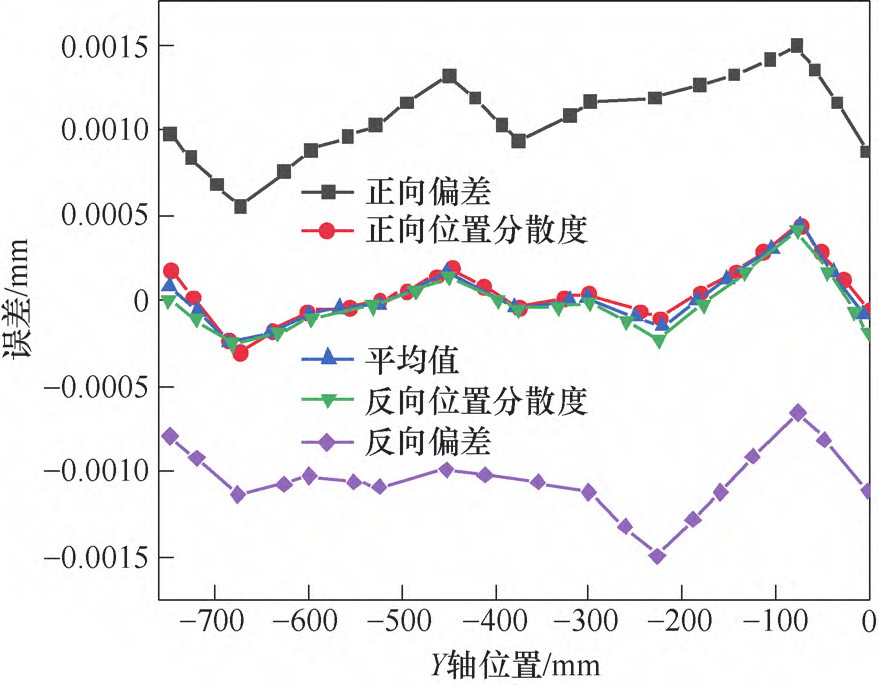

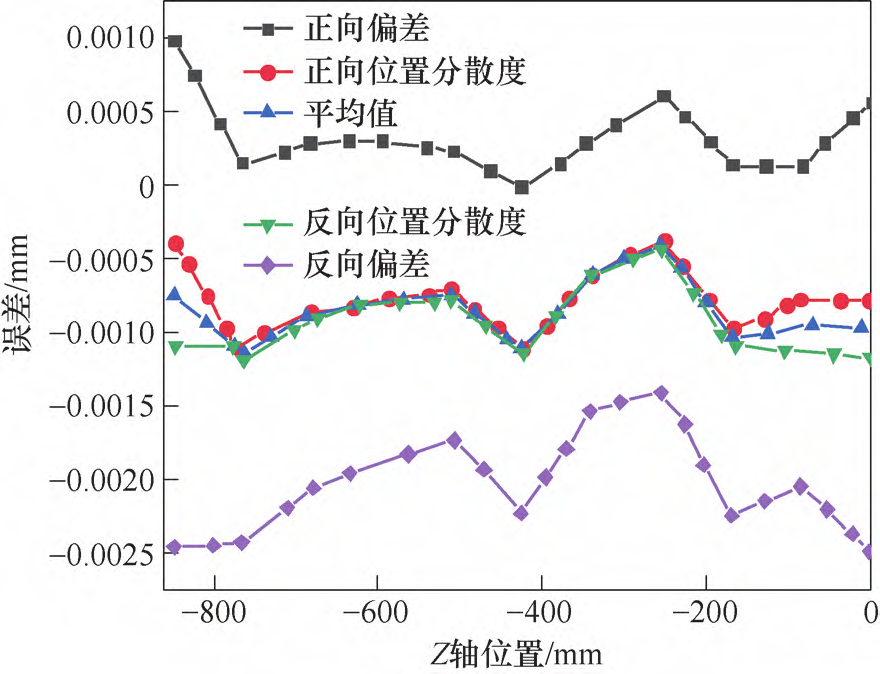

对大型高刚性机床进行精度检测，得到X、Y、Z轴精度检测结果如图9所示。根据测试可知，机床X轴定位精度为0.0052mm，重复定位精度为0.0023mm；Y轴定位精度为0.0035mm，重复定位精度为0.0029mm；Z轴定位精度为0.0037mm，重复定位精度为0.0029mm，满足叶片五轴加工中心精度要求。通过图9可以看出，X、Y、Z轴结构误差均在位置分散度以内，满足VDI/DGQ 3441-1997定位精度标准[8]，满足设计精度要求。
