在机床构造中, A 轴采用力矩电机驱动,A 轴前轴承采用推力向心轴承,后轴承采用主轴轴承,该结构可承担径向载荷、双向轴向载荷,具有刚性高、承载能力强等优点,如图 2 所示。以气动夹钳作为抱闸装置,其响应迅速且完成夹持操作后不影响位置精度,同时 A 轴还具备快速装夹功能,既可保障工装夹具的刚性与精度,又能够确保更换工件时的可靠性与便捷性。配合双驱同步控制技术,凭借其超高的动态响应特性,可有效保证叶片的形状精度。

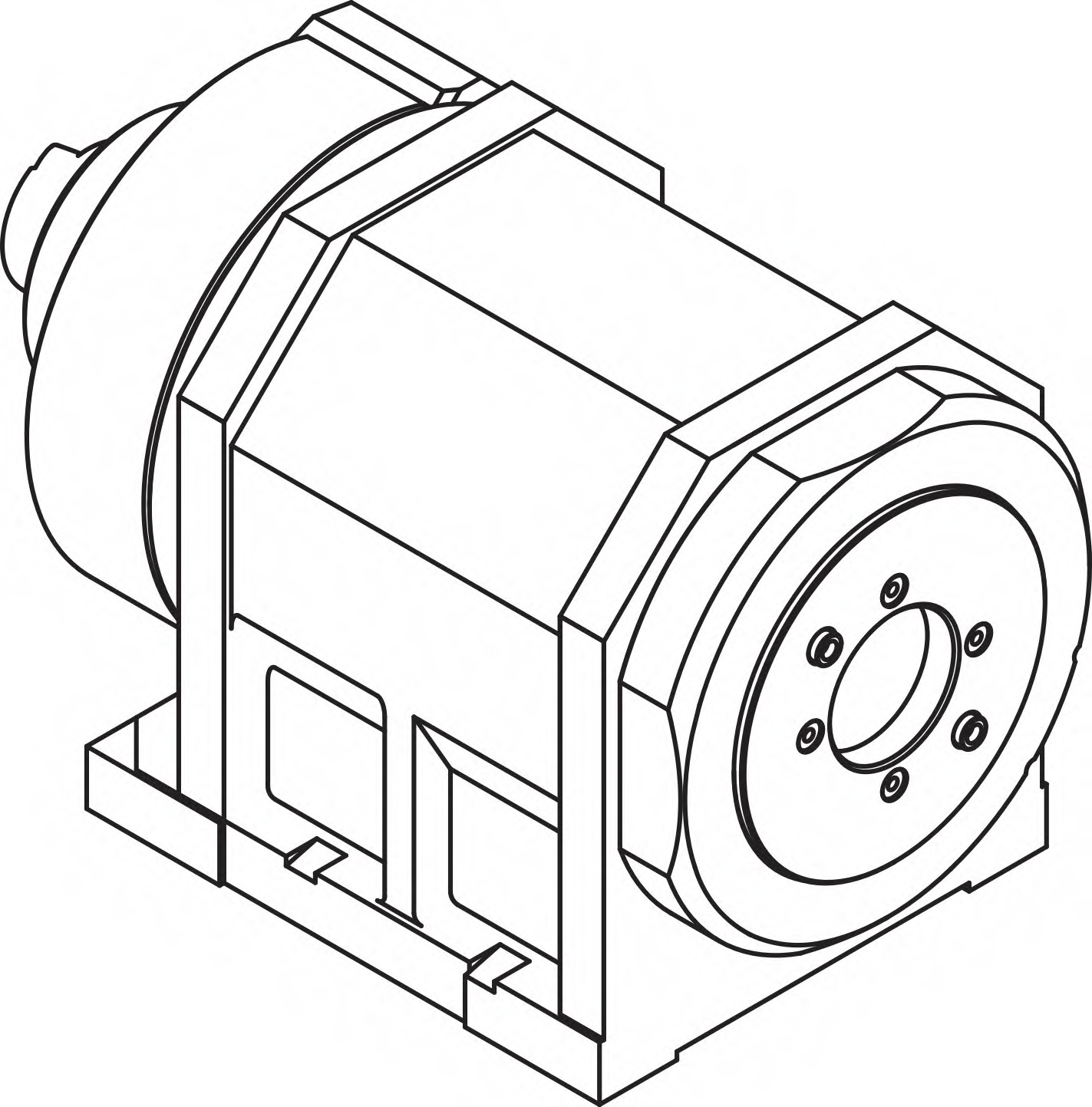

图 1 A 轴结构总体布局

图 2 A 轴内部结构1— 分油器 2— 气动钳夹 3— 主轴轴承 4— 定子 5— 转子6—A 轴轴芯 7—A 轴箱体 8— 推力向心轴承
